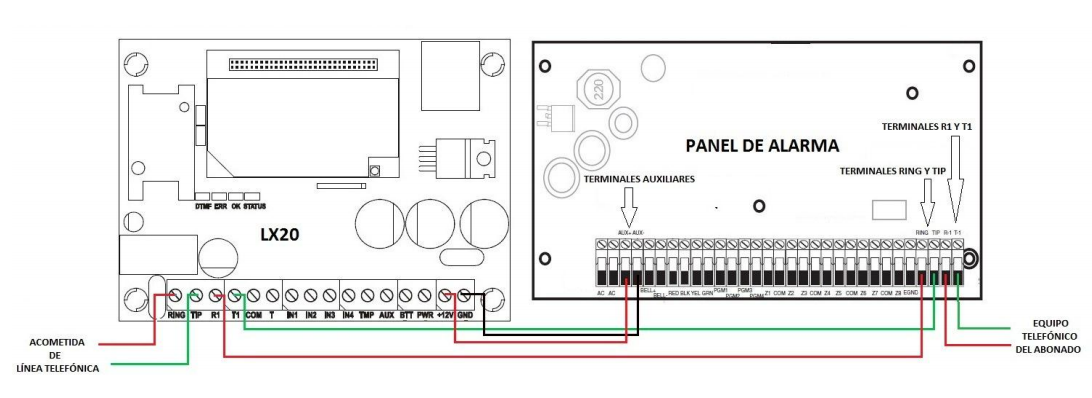

1. Diagrama de Conexiones del Panel DSC al GPRS EBS

  1. En el Panel DSC se deben realizar las configuraciones de Zonas, Particiones, Test, Usuarios y tiempos de acuerdo con el estándar de instalaciones y configuraciones definidos por su compañía.
  2. Para la Comunicación a través de los GPRS de EBS se deben realizar las siguientes configuraciones en el Panel, después de Ingresar a Programación digitando * 8 5 5 5 5 (donde 5555 es el código de ingreso a programación por Defecto) ingresamos a los Campos de Programación.
  3. En el campo 301 se debe programar el Número telefónico de validación, es decir este mismo número debe estar configurado en el GPRS para que este último realice la validación de que el panel de alarma requiere transmitir algún evento (no importa el número solo que sea el mismo en el panel y el GPRS).
  • Se debe programar el Numero de Cuenta para el panel de alarma en el campo 310 (para el sistema en general) o en los campos 311 al 318 (para cada partición solo ref. 1616, 1832,1834).
  • Se debe validar que las comunicaciones del panel estén habilitadas en el campo 380, Opción 1 (habilitada), Opción 3 (deshabilitada).
  • Se debe validar que las comunicaciones del panel estén habilitadas en el campo 381, Opción 5 (deshabilitada).
  • Para las ref. 1616, 1832,1834 en el campo 367 se deben activar las particiones de las cuales se desean enviar las aperturas y cierres (de acuerdo con los parámetros de la compañía).
  • Se deben validar que los formatos de comunicación en Contac ID en la ref. DSC 585 campo 360, y las ref. DSC 1616, 1832,1834 en el campo 350, deben estar configurados como 03, que es Contac ID



Actualizado el lunes, 4 mayo 2020
