KP3W es un teclado inalámbrico de cinco botones, simple y cómodo de usar, diseñado para controlar el panel de control de alarma CPX300W. Gracias a la cooperación con AVA KEY (identificador personal para la autorización del usuario), solo presione un botón para armar / desarmar el sistema o pedir ayuda.

  • Pánico – pida ayuda en situación de amenaza.
  • Modo total armado – la violación de cualquier zona causará una alarma
  • Modo noche – Las zonas configuradas como armado noche no activan cuando son violadas.
  • Modo día – Las zonas configuradas como Perimetral y perimetral se activarán al momento de la violación y envía señal a la central
  • Desarmar – Al presionarlo, realizará la apertura de la partición

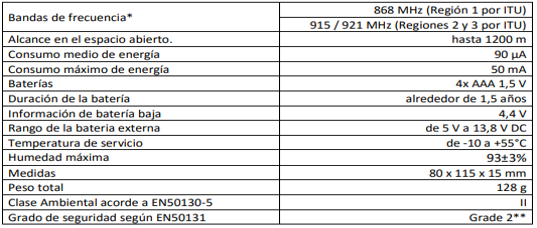

Propiedades

  • Radiocomunicación bidireccional,
  • Autorización del usuario mediante AVA KEY,
  • 5 botones retroiluminados de función,
  • Sensor de movimiento incorporado que activa el teclado,
  • Posibilidad de conectar fuente de alimentación externa,
  • Señalización acústica,
  • Montaje en pared mediante tornillos o cintas

Instalación de la batería

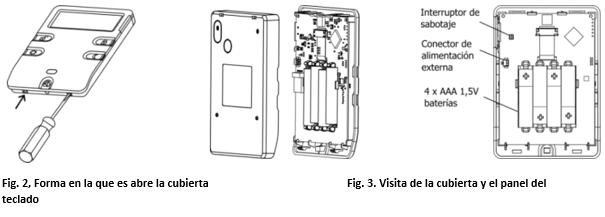

Para reemplazar las baterías, coloque un destornillador plano en el lugar que se muestra en la Fig. 2 y levante ligeramente el enganche de la cubierta. Repita para el segundo hueco (flecha en la Fig. 2) para separar completamente la cubierta. Luego retire las baterías usadas, inserte las nuevas con respetando la polaridad y ensamble la carcasa.

Emparejamiento

Al insertar la batería en un teclado sin emparejar indicará en su pantalla el simbolo, también, al entrar en modo de programación durante un aproximado de 1 minuto. Se puede añadir al sistema mediante la comunicación por radio a través de:

  • Panel de alarma: Pulsar el botón ADD+ en la placa base del panel de control. Después de pulsar, el panel de control entrará en el modo de emparejamiento, que se señalizará iluminando el LED amarillo encima del botón. A continuación, inserte la batería en el teclado. Cuando el panel de control detecta el dispositivo, el LED RFMON verde y el LED MODE azul parpadearán tres veces en secuencia y el emparejamiento será confirmado por la pantalla .

NOTA: Para salir del modo de emparejamiento, pulse el botón EXIT

  • Software config 2.0: En el apartado dispositivos seleccionar “Detectar dispositivos”. Luego, en el teclado, obturar el botón de sabotaje. Realizar procedimiento para programar el teclado. También puede emparejar el teclado ingresando el número de serie en la aplicación de escritorio EBS config 2.0, o leyendo el código QR en la aplicación móvil EBS config 2.0 (Disponible para Android).

 Desemparejamiento

  • Panel de alarma: Pulsar el botón DEL- en la placa base del panel de control. El proceso de desvinculación se señalizará iluminando el LED amarillo encima del botón. Al pulsar y soltar el interruptor de manipulación en el teclado, se desenlazará con el panel de control, que será señalado por el símbolo mostrado en la pantalla. Después de desvincularse, el panel de control vuelve automáticamente al modo de funcionamiento normal.
  • Dispositivo: Seguir la siguiente secuencia 3 veces
  • Retirar la batería del teclado
  • Presione el tamper del dispositivo durante 2 segundos
  • Inserte la batería
  • Presione el tamper durante aproximadamente 2 segundos.

La desvinculación se confirmará mediante el símbolo  mostrándolo en la pantalla.

NOTA: Luego del proceso anterior, debe de eliminar el teclado en la configuración del panel de alarma.

Principio de funcionamiento

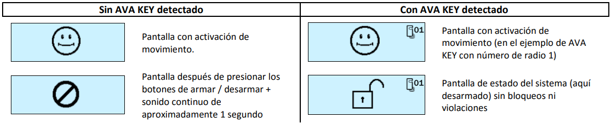

  • Pantallas: El teclado KP3W trabaja en estrecha colaboración con la AVA KEY asignada, gracias a la cual los usuarios pueden ver el estado general del sistema y realizar la acción deseada: armar en modo completo, día y noche, así como desarmar o solicitar la asistencia adecuada. El usuario, acercándose al teclado, lo activa a través del sensor de movimiento incorporado. Los elementos mostrados varían según si hay una AVA KEY activa y transmitiendo cerca del teclado o no:

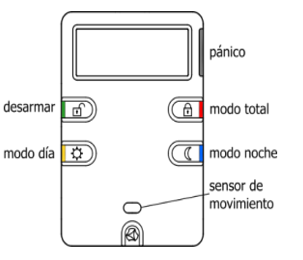

  • Armado /desarmado: Si el teclado detecta una AVA KEY activa, el usuario podrá armar o desarmar en el modo dado presionando el botón correspondiente (ver Fig. 1). Cuando el sistema comienza a ejecutar la operación deseada, el símbolo del modo de armado seleccionado aparece en la pantalla. Después de recibir la respuesta del panel de control, el teclado emitirá una señal indicando si la operación se ha realizado o no. Una triple señal corta significa que se ha realizado la operación de ajuste (armado / desarmado), mientras que una señal continua de un segundo significa que no se realiza ninguna acción (por ejemplo, no hay líneas perimetrales al intentar armar en modo día).

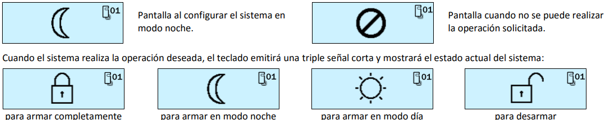

  • Rearme del sistema con avería: El rearme del sistema en el que hay fallos (por ejemplo, daños a la alimentación de CA, batería, ninguna conexión a la estación de monitoreo) y / o violaciones o sabotajes depende de la configuración del teclado. Si el instalador ha habilitado la opción «En caso de fallo se requiere un doble rearme desde el teclado» en el sistema, después de la primera pulsación del botón, el teclado emitirá una sola señal de sonido continua y la pantalla mostrará:

En este caso, el sistema debe estar armado a pesar de cualquier fallo y / o violación, presione el botón de rearme por segunda vez. Cuando el sistema realiza la operación deseada, el teclado emitirá una triple señal corta y mostrará el estado actual del sistema: Si durante la configuración no se ha activado la opción mencionada anteriormente, el sistema se armará solo después de la primera pulsación del botón.

¡ATENCIÓN!

Las causas de fallos y violaciones deben eliminarse lo más rápido posible para que el sistema sea completamente funcional.

  • Botón de pánico: El botón lateral PÁNICO permite pedir ayuda en una situación que pone en peligro la vida. Cuando se presiona primero, se seleccionará una alarma silenciosa. Cada vez que se presione, cambiará las alarmas en el orden que se muestra a continuación:

Un doble pitido corto indica que el teclado ha enviado información de alarma al panel de control, mientras que un pitido corto triple indica que ha recibido información del panel de control. En caso de alarma silenciosa, no se generarán señales acústicas. Además, existe la posibilidad de cancelar una alarma de incendio en caso de un envío erróneo de información sobre este tipo de alarma.

Modo servicio: Cuando el sistema se haya introducido en modo servicio, se mostrará en el teclado:

Batería baja del teclado: Cuando el símbolo aparece en la pantalla del teclado, indica que la energía de las baterías es baja y debe ser de reemplazado.

Desconexión: Cuando el teclado no esté emparejado, se mostrará en el teclado de la siguiente manera:

Batería baja en el AVA Key: Cuando el símbolo de batería se encuentra vacío en la pantalla del teclado en conjunto al icono AVA KEY, las baterías necesitan reemplazo.

Error de comunicación con el panel de control: Si el teclado no recibe ninguna respuesta del panel de alarma a una operación determinada (por ejemplo, un intento de armado), la pantalla mostrará lo siguiente:

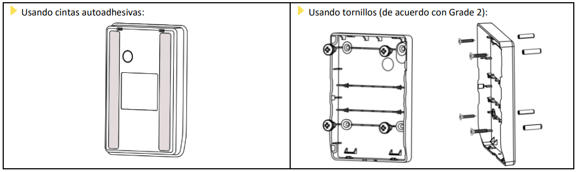

Formas de instalación del teclado:

Nota: Para cumplir con los requisitos del grado2, el teclado debe cumplir con lo siguiente

  • Debe montarse directamente en la pared utilizando las clavijas y los tornillos incluidos en el paquete,
  • Debe estar alimentado por batería solamente (sin fuente de alimentación externa de conexión). Además, se recomienda la carcasa debe asegurarse con un tornillo – la abertura designada se encuentra entre los huecos de apertura de la cubierta (ver figura 2).
