El detector magnético inalámbrico MC-30 permite la detección de la apertura de ventanas y puertas formando parte de la protección del perímetro. El MC-30 ha sido diseñado para funcionar con el sistema de alarma CPX300W

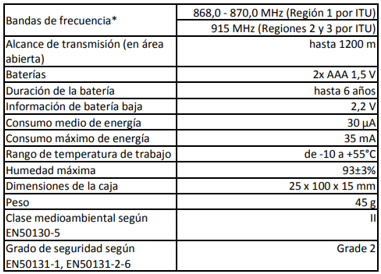

Especificaciones técnicas

Propiedades

  • Bajo consumo de energía
  • Señal de prueba cada 15 minutos
  • Señal de sabotaje al abrir la carcasa o arrancar de la pared
  • Control de batería baja
  • Alcance de transmisión máximo en el espacio abierto 1200m
  • Incluye dos medidas de altura para el imán
  • Tiene una entrada tipo NC (activación de la entrada debe de realizarse en la aplicación EBS Config 2.0)

Instalación de la batería

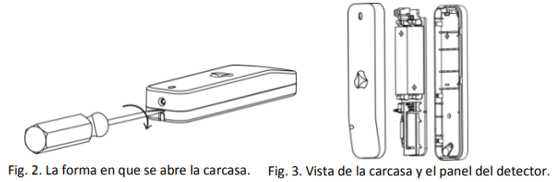

Para reemplazar las baterías, coloque un destornillador plano en el lugar que se muestra en la figura 2 y gírelo suavemente alrededor de su eje. Repita la operación en varios lugares de la línea de apertura hasta que la carcasa esté completamente separada. Luego retire las baterías usadas, inserte las nuevas con respetando la polaridad y ensamble la carcasa.

Emparejamiento

Insertar la batería en un detector no emparejado provocará que el LED azul se ilumine una vez. Se puede añadir al sistema mediante comunicación radioeléctrica a través de:

  • Panel de alarma: Presionando el botón ADD + en la placa base del panel de control. Después de presionar, el panel de control entrará en el modo de emparejamiento, que se señalará iluminando el LED amarillo sobre el botón. A continuación, inserte la batería en el detector. Cuando el panel de control divisa el detector, el LED verde de RFMON y el LED de MODO azul parpadearán tres veces en secuenciay el emparejamiento se confirmará parpadeando el LED azul en el detector dos veces.

Nota: para salir del modo de emparejamiento, pulse el botón de salida.

  • EBS config 2.0: En el apartado dispositivos seleccionar “Detectar dispositivos”. Luego, en el magnético, obturar el botón de sabotaje. Realizar procedimiento para programar el magnético. También puede emparejar el magnético ingresando el número de serie en la aplicación de escritorio EBS config 2.0, o leyendo el código QR en la aplicación móvil EBS config 2.0 (Disponible para Android).

Desemparejamiento

Al Insertar la batería en el detector emparejado, se iluminará el LED azul dos veces. Puede ser desemparejarse por:

  • Panel de alarma: Pulsando el botón DEL-en la placa base del panel de control. El proceso de desvinculación se señalará iluminando el LED amarillo sobre el botón. Al presionar y soltar el interruptor de sabotaje en el detector se desenlaza con el panel de control, que se señalará con un solo destello del LED azul en el detector. Después de desemparejarse, el panel de control vuelve automáticamente al modo de funcionamiento normal.
  • Dispositivo: Eliminación de la batería. Para desemparejar el detector, se deben realizar los siguientes pasos tres veces:
  1. Extraiga la batería
  2. Presione el interruptor de sabotaje aproximadamente 2 segundos
  3. Inserte la batería
  4. Presione el interruptor de sabotaje aproximadamente 2 segundos
  5. El desemparejamiento será confirmado por un solo Flash el LED azul en el detector

Nota: Después de desvincular el detector, debe de ser eliminado en la configuración del panel de control.

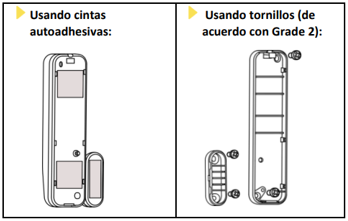

Formas de instalación magnético MC – 30

Para que se cumpla el Grade 2, el detector debe montarse en la pared con los tornillos incluidos en el paquete. Además, la carcasa debe estar asegurada con un tornillo. El orificio designado para este fin se encuentra en el lugar donde se abre la carcasa; consulte la Figura 2
