DEFINICIÓN.
Los transmisores GPRS LX-20 cuenta con dos salidas que pueden ser usadas generar una activación ante un evento de que se presente en alguna de las entradas, llamada telefónica o SMS por un número autorizado y desde el propio receptor virtual OSM. )

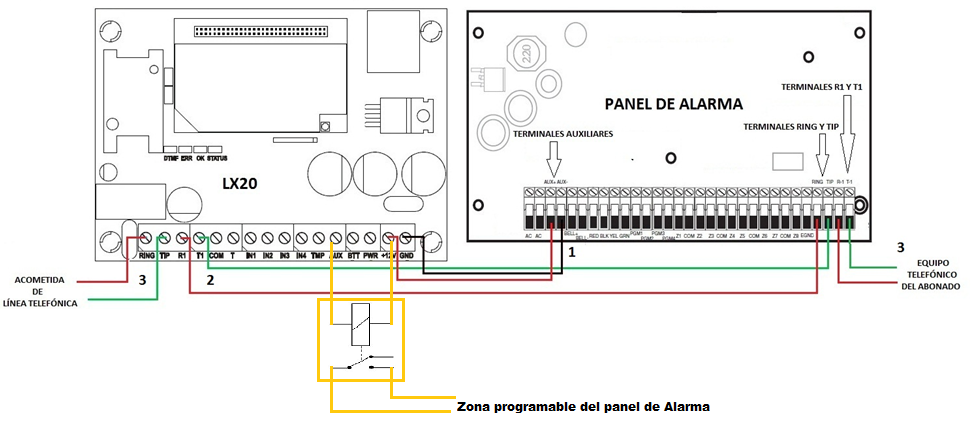

Otra funcionalidad de las dos salidas es que pueden ser usadas para realizar un armado tipo llave en el panel de alarma haciendo uso de un relevo, que en el momento de accionarse permite conmutar un contacto seco que manejaría una zona configurable del panel de alarma programada para este tipo de aplicación.
REQUISITOS.
- Software configurador instalado.
- Receptor virtual OSM instalado.
- Puerto serial o adaptador USB a serial disponible.
- Cable de programación EBS.
- Código de acceso a la programación del dispositivo (en caso de haber sido modificado).
PROCEDIMIENTO
Para realizar el armado tipo llave se debe tener presente que la activación de la salida debe ser positiva (+12VDC), la máxima corriente de salida para un transmisor GPRS LX es de 50 mA para cada una. Si requiere controlar cargas de mayor corriente, debe hacer uso de interfaces como relés u opto acopladores.
Realice el siguiente procedimiento para realizar la configuración del funcionamiento de las salidas haciendo uso del configurador de los transmisores GPRS:

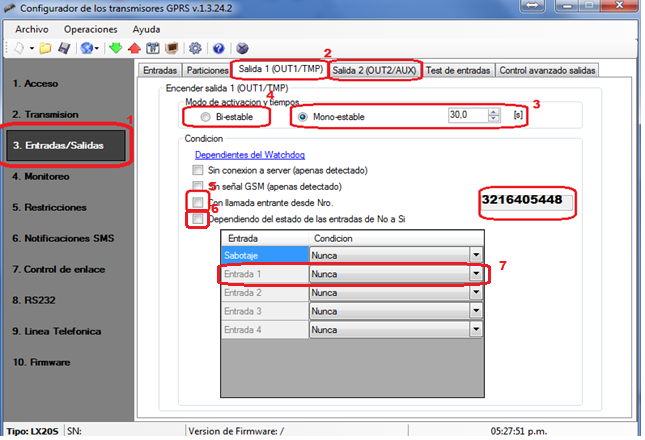

- Seleccione la opción “Entradas/Salidas” en el menú de funcionalidades de programación.
- Elija una de las dos salidas; Salida 1(OUT1/TMP) o Salida 2 (OUT2/AUX)
- Seleccione el comportamiento que tendrá la salida al momento de una activación, al seleccionar la opción: “Mono estable”, la salida estará activa solamente por el tiempo configurado.
- Si selecciona la opción: “Bi-estable”, la salida permanecerá activa indefinidamente, la restauración del estado de la salida solo se podrá realizar desde comandos enviados por el OSM o un mensaje de texto.
La activación de cada salida puede realizarse de las siguientes maneras:
- Mensaje de texto:
Mensaje para Activar Salida TMP= 1111 OUT=0,1 Mensaje para Activar salida AUX= 1111 OUT=1,1
Mensaje para Desactivar salida TMP= 1111 OUT=0,1 Mensaje para Desativar salida AUX= 1111 OUT=1,0
- Receptor Virtual OSM

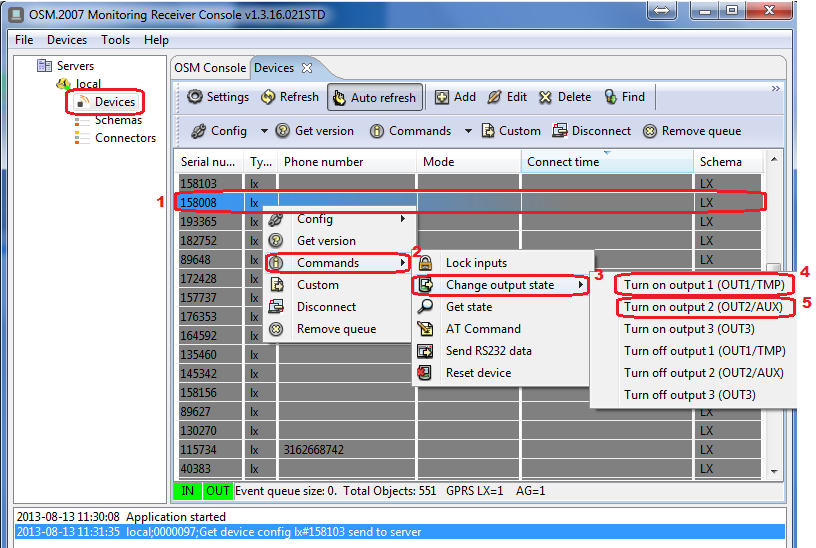

Desde la consola del OSM, seleccione el número serial del dispositivo, con click derecho seleccione los pasos: commands >> change outpusts state >> Turn on output 1(OUT1/TMP) o Turn on output 2 (OUT2/AUX)
- El dispositivo puede activar las salidas ante una llamada de un teléfono configurable.
- Seleccione “Dependiendo del estado de las entradas de si o no”, y luego:
- Para cada entrada, seleccione el comportamiento que tendrá sobre el estado de una determinada salida:
Si elige “siempre” una vez se active la respectiva entrada se activará esta salida.
Si elige “nunca” una vez se active la respectiva entrada no se activará la salida.
ENVIO DE COMANDOS DESDE EL RECEPTOR VIRTUAL OSM
NOTA.
El personal técnico deberá de realizar la configuración del sistema de alarma para activar el armado tipo llave y la zona que se encargará de activar este tipo de armado.
