Módulo de comunicación inalámbrica WLAN que coopera con el panel CPX300W, se alimenta directamente de la placa base del panel. El módulo permite conectar el panel CPX300W a una red inalámbrica Wi-fi.

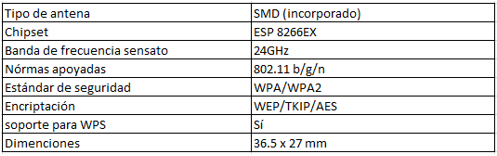

Especificaciones técnicas
Instalación del módulo

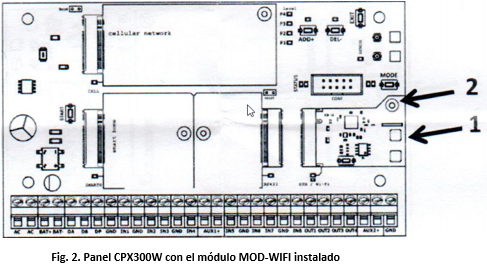

El módulo MOD-WIFI, debe de insertarse en un ángulo de 30° (esto con el fin de minimizar la posibilidad de daños en el conector) en la ranura del panel CPX300W (Etiqueta “ETH / Wifi” – ver la fig 2, punto 1), luego asegurar módulo con el tornillo que viene con este (ver fig.2, punto 2)
Nota: Todas las instalaciones de los módulos se deben de realizar con el equipo apagado. La antena SMD se encuentra incorporada en la PCB, significa que el módulo no se puede instalar en un gabinete de metal.
- Conector para la instalación del módulo
- Botón WPS
- SMD antena
- Agujero para el montaje del tronillo
Programación

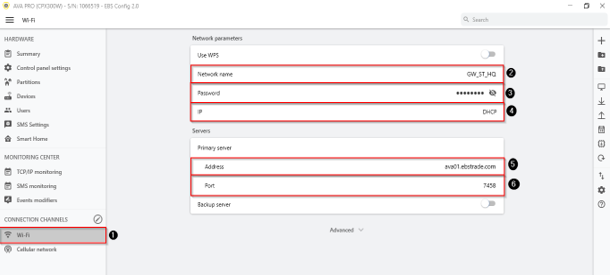

Por medio del software configurador “EBS Config 2.0”, realizar la siguiente configuración:
- Seleccionar el módulo Wifi
- Ingresar el nombre de la red wifi a la cual se debe de conectar el módulo
- Ingresar la contraseña de la red wifi a la cual se debe de conectar el módulo
- Seleccionar si la conexión será por DHCP o por una ip estática
- Ingresar la ip publica o dominio web del servidor
- Ingresar el puerto configurado para la conexión del panel CPX300W
NOTA: Si la conexión se realizará directamente al servidor EBS, ingresar los siguientes parámetros:
Dominio: ava01.ebstrade.com
Puerto: 7458
