El detector inalámbrico PIR-CAM-30 permite detectar movimiento en el área protegida, y gracias a la cámara incorporada permite verificar visualmente los eventos que provocan activaciones. El uso de un LED infrarrojo hace que el detector sea capaz de tomar fotografías en ausencia de iluminación, en completa oscuridad. La imagen capturada se envía al servidor cuyos parámetros (dirección y puerto) deben definirse durante la configuración del panel de control (consulte el manual de instrucciones de EBS Config 2.0, capitulo Configuración del Panel, opción Servidor) y se guarda en la memoria interna de la tarjeta microSD (si está instalada). El PIR-CAM-30 ha sido diseñado para funcionar con el sistema de alarma CPX300W.

NOTA: Los parámetros para el servidor de fotos (OSM.Vision) deben configurarse de acuerdo con los datos recibidos del proveedor del servicio de monitoreo.

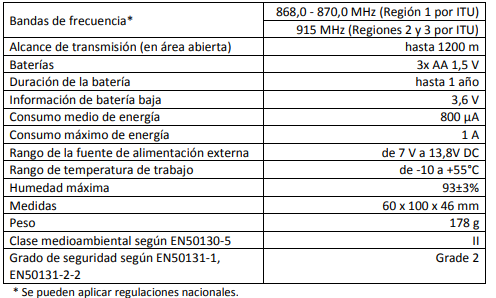

Especificaciones técnicas

Propiedades

  • Detección en tecnología infrarroja pasiva.
  • Dos canales de grabación de fotos: OSM.Vision y tarjeta de memoria microSD.
  • Imágenes en QVGA (320×240 píxeles).
  • Compensación de la temperatura.
  • Señal de prueba cada 15 minutos, alarma con una foto tomada desde el área controlada no menos de cada 3 minutos
  • Posibilidad de conectar fuente de alimentación externa
  • Alcance de transmisión máximo en el espacio abierto de 1200 m,
  • Señal de sabotaje al abrir la carcasa y arrancar de la pared si está montado con tornillos.

Lugar adecuado para la instalación del PIR CAM – 30

  • Instalar el sensor en una altura aproximada de 2,1 a 2,4 mts
  • Lejos de objetos que limiten la visibilidad de la zona controlada
  • Lejos de otros artículos que que puedan moverse con la brisa (cortinas, materas, etc.)
  • Lejos de fuentes de calor (radiadores, ventanas expuestas a la luz), ventiladores, objetos metálicos, grandes campos magnéticos.

Instalación de la batería

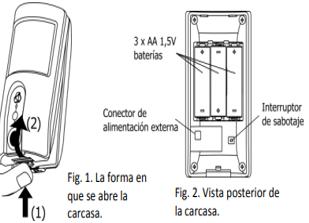

El detector PIR-CAM-30 ha sido diseñado para que no se necesiten herramientas adicionales para abrir la carcasa (por ejemplo, para reemplazar la batería). Para ello, presione el detector en el lugar indicado en la Fig. 1 (paso 1) y abra la carcasa (paso 2). Luego retire las baterías.

Emparejamiento

Insertar la batería en un detector no emparejado provocará que el LED azul se ilumine una vez. Se puede añadir al sistema mediante comunicación radioeléctrica a través de:

  • Panel de alarma: Presionando el botón ADD + en la placa base del panel de control. Después de presionar, el panel de control entrará en el modo de emparejamiento, que se señalará iluminando el LED amarillo sobre el botón. A continuación, inserte la batería en el detector. Cuando el panel de control divisa el detector, el LED verde de RFMON y el LED de MODO azul parpadearán tres veces en secuencia y el emparejamiento se confirmará parpadeando el LED azul en el detector dos veces.

Nota: para salir del modo de emparejamiento, pulse el botón de salida.

  • Cofigurador EBS 2.0: En el apartado dispositivos seleccionar “Detectar dispositivos”. Luego, en el pir, obturar el botón de sabotaje. Realizar procedimiento para programar el Pir. También puede emparejar el Pir ingresando el número de serie en la aplicación de escritorio EBS config 2.0, o leyendo el código QR en la aplicación móvil EBS config 2.0 (Disponible para Android).

Desconexión

Al Insertar la batería en el detector emparejado, se iluminará el LED azul dos veces. Puede ser desemparejarse por:

  • Pulsando el botón DEL-en la placa base del panel de control. El proceso de desvinculación se señalará iluminando el LED amarillo sobre el botón. Al presionar y soltar el interruptor de sabotaje en el detector se desenlaza con el panel de control, que se señalará con un solo destello del LED azul en el detector. Después de desemparejarse, el panel de control vuelve automáticamente al modo de funcionamiento normal.
  • Eliminación de la batería. Para desemparejar el detector, se deben realizar los siguientes pasos tres veces:
  • Extraiga la batería
  • Presione el interruptor de sabotaje durante aprox. 2 segundos
  • Inserte la batería
  • Presione el interruptor de sabotaje durante aprox. 1 segundo

El desemparejamiento será confirmado por un solo Flash el LED azul en el detector.

NOTA: Después de desvincular el Sensor, debe de ser eliminado en la configuración del panel de alarma.

Alcance de detección del PIR CAM -30

Formas de instalación del sensor de movimiento

El PIR CAM-30 se sugiere instalar de las siguientes formas:

NOTA: Para que se cumpla el Grade 2, el detector debe montarse en la pared con los tornillos incluidos en el paquete. Además, la carcasa debe estar asegurada con un tornillo. El orificio designado para este fin se encuentra en el lugar donde se abre la carcasa (1); consulte la Figura 1.
