Conexión de relevos y configuración del panel RIOSCOK para armado tipo llave desde APP corporativa
En la siguiente guía se explica la configuración y conexión que se debe de realizar en el panel de alarma Riosco para su operación con la App Corporativa y realizar la función de armado y
- Una vez definida la Zona (Zona cableada del panel) que se usara para la
opción de armado por llave, ingresamos a Programación digitando las teclas
# 0206 (por defecto).
- Ingresamos a los campos de Definición de zona; las ubicaciones 14 a 21 son idénticas y corresponden a la Zona 1 a 8 respectivamente. Cada una de estas ubicaciones contiene dos dígitos. Se utiliza el primer dígito para configurar el tipo de zona, el segundo dígito se usa para configurar el tipo de sonido.
Atención: cada zona debe estar conectada a una resistencia EOL 2.2KΩ, incluso si la zona no está en uso.
Ejemplo: Si la zona escogida para armado por llave es la 01 y las demás zonas de la 02 a la 08 quedarán programadas como instantáneas digitaremos las siguientes teclas para que queden programadas.
- Entramos a programación con el código por defecto de fabrica #0206
- Acedemos a la ubicación 14 para configurar zona uno. ADD:14 seguido de ARM
- Allí le damos la función a la zona digitando 81. ADD: 14 y con la tecla ARM pasamos a las demás zonas.
- Salimos de programación con 0206 ARM
- Debemos habilitar la salida PGM del panel como indicadora del estado del sistema (armado o desarmado), asignando el valor 02 en la ubicación 22 del sistema.
- Entramos a programación con el código por defecto de fábrica #0206
- Acedemos a la ubicación 22 para configurar PGM. ADD:22 seguido de ARM
- Allí le damos la función a la PGM. ADD: 22 y terminamos con #
- Salimos de programación con 0206 ARM

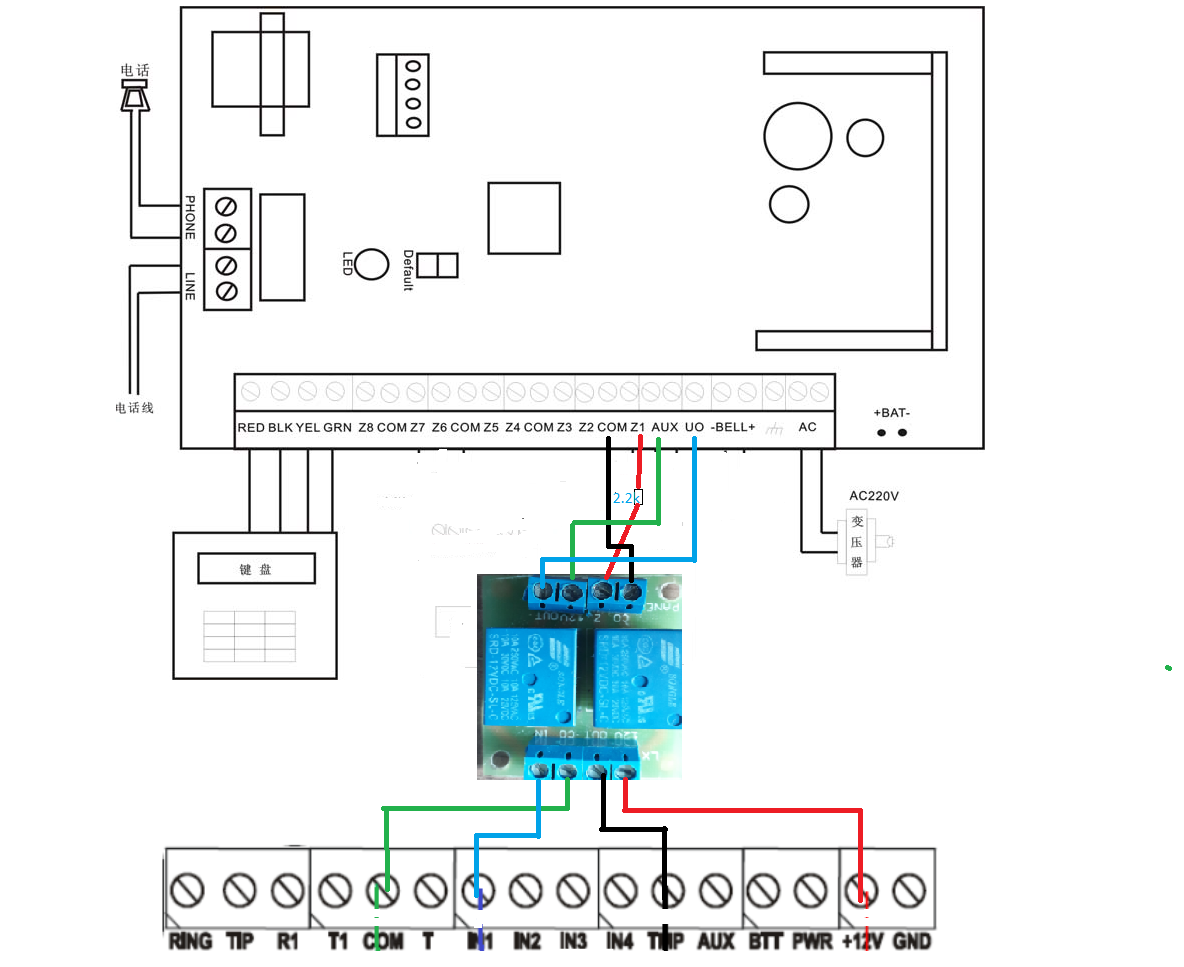

CONEXIÓN DE TARJETA DE RELEVOS
Actualizado el lunes, 4 mayo 2020
