El receptor OSM. 2007 establece una interfaz entre los dispositivos de transmisión de datos instalados en los sistemas de seguridad y el software de la estación de monitoreo. La información procedente de los sistemas de seguridad llega al dispositivo a través de diferentes canales de transmisión (GSM-GPRS, GSM-SMS, IP). La incorporación del receptor OSM al sistema de monitoreo, permite crear amplios y complejos sistemas telemétricos.

Las soluciones de IT modernas aplicadas en el software del receptor (servidor) se han simplificado considerablemente los procedimientos de configuración del sistema, por lo que cada usuario puede configurar fácilmente el funcionamiento del sistema de la manera que mejor se adapte a sus necesidades

Aplicando las soluciones informáticas más innovadoras, se ha alcanzado una simplificación sustancial de procedimientos de programación del dispositivo, en consecuencia, es muy fácil adaptar su modo de funcionamiento a las exigencias del usuario. El receptor OSM.2007 coopera con todos los dispositivos emisores fabricados por EBS:

ActiveGuard/ActiveTrack sistemas de control de rondas utilizados en la vigilancia de guardias, GPRS y/o SMS son los canales de comunicación que usan estas soluciones

• Transmisores GPRS serie LX, comunicación de datos con cifrado de transmisión desplegados en centros de procesamiento de alarma local o en los distintos dispositivos de vigilancia, GPRS y/o SMS son los canales de comunicación
• Transmisores de la serie PX, usa la comunicación de datos implementadas en centros de procesamiento de alarma local o dispositivos de vigilancia, GPRS y/o SMS son los canales de comunicación
• Transmisores de la serie EX, comunicación de datos implementadas en centros de procesamiento de alarma local o en los distintos dispositivos de vigilancia, usa la comunicación por Internet.
• Sistemas de alarma de la serie CPX, comunicación de datos con cifrado de transmisión desplegados en centros de procesamiento de alarma local o en los distintos dispositivos de vigilancia, GPRS y/o SMS son los canales de comunicación

Arquitectura del receptor OSM

El receptor OSM.2007 receptor entrega los datos recibidos a través de los analizadores, ya sea por una conexión RS-232 o a través de una conexión IP. Los datos son entregados en uno de los siguientes formatos:

• XML (formato de datos básico)
• MLR-2 (el protocolo Contact ID o SIA).

Características del receptor OSM

Inputs / Entradas

Permiten la verificación del canal de comunicación establecido con cada transmisor, de la información recibida a través de Internet (a través de una red GPRS) o como mensajes SMS (a través de módems GSM) Permite la conexión de varios módems GSM compatible simultáneamente, y las entradas pueden ser configuradas como TCP/IP o UDP y cada uno con un puerto asignado para la escucha.

Outputs / Salidas

Capacidad para enviar comandos a los transmisores por Internet (a través de una red GPRS) o como mensajes SMS (a través de módems GSM)

Los datos recibidos se pueden entregar a sistemas externos (por ejemplo, para algunos analizadores) a través de 3 puertos RS232, USB-convertidores RS232 (3 puertos), LAN (usando el protocolo de formato MLR-2, SIA, ContactID), o como datos XML.

Data / Datos

Son Segregados de acuerdo al número de serie del transmisor, o el tipo de señal dada

Puede ser filtrados (para descartar señales de baja prioridad)

Pueden ser almacenados directamente en una base de datos PostgresSQL

Re-transmisión de datos, en caso de que el software que está recibiendo los eventos no genere un ACK.

Los datos son definibles por el tamaño de la memoria búfer de eventos

Es posible obtener estadísticas de tráfico y la información de configuración de la red disponible en una página web dedicada

Otras Características

1. Dos diferentes señales de emergencia generan cuando se pierde la comunicación:

• Período de tiempo de espera (timeout) – cuando una señal que es esperada (test) no ha sido recibida
• Periodo de desconexión (Disconnect) – cuando el dispositivo ha dejado de transmitir eventos al OSM

2. Dos diferentes señales de emergencia por dispositivo de red configurable se generan cuando se exceden los límites/SMS:

• Demasiados datos recibidos – cuando el dispositivo envía demasiados bytes (o SMS) durante el período definido
• Demasiadas conexiones – cuando el número de intentos de conexión supera el valor umbral durante el período definido

3. Señal de estado o verificación del enlace del dispositivo pueden ser generadas periódicamente
4. Autenticación de analizadores XML (puerto de comandos únicamente

Sincronización automática del tiempo en los transmisores que están equipadas con un reloj (p. ej. el ActiveGuard lectores):

• Tiempo máximo de desviación ajustable entre los relojes del transmisor y el receptor
• Time zone definible para el transmisor
• Cambio de horario de verano/invierno

5. Funciones avanzadas disponibles en la línea de comandos del sistema
6. Copia de seguridad automática de toda la configuración de receptor (red, lista de transmisores, etc.), – método recomendado: para almacenar el archivo de backup a un pendrive conectado por USB o recurso compartido de red

Funciones adicionales

• Firewall (las listas de acceso IP, los límites para el número de conexiones, etc.)
• SNMP (sistema de gestión de SNMP a través de Internet),
• Ssh (acceso remoto en línea en el archivo de registro).
• Soporta Protocolo de tiempo de red
• Redirección del tráfico de red

Método simple para la actualización del software

Nota

Si el OSM.2007 receptor debe funcionar dentro de una red privada, accesibles a través de un punto de acceso (APN), sus propiedades de networking debe configurarse en consulta con el proveedor de servicios correspondiente para que los paquetes de datos enviados por los transmisores puedan llegar al receptor.

Condiciones de operación

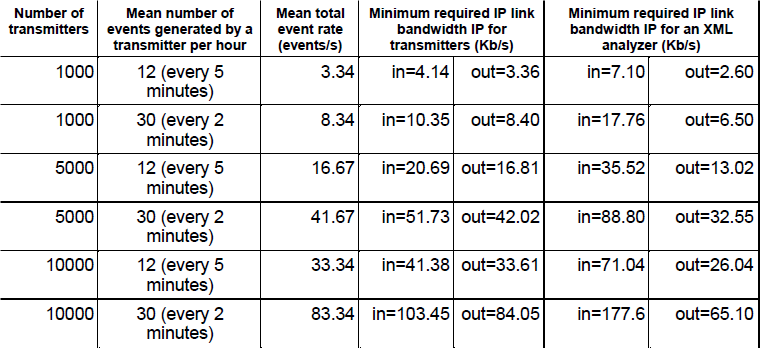

Enlace IP, mínimo ancho de banda requerido para apoyar varios números de ActiveGuard en diferentes tipos de eventos se muestran en la tabla siguiente. Los datos se han calculado suponiendo que el 10% de las conexiones falla. Tanto el ancho de banda entrante y saliente se enumeran

Un ancho de banda doble que se recomienda mucho para garantizar las condiciones de funcionamiento correcto para el sistema, por ejemplo, si el sistema incluye transmisores, 1000 transmitiendo en promedio 2 señales por minuto, se recomienda dar a cada uno de ellos con un enlace de alrededor de 21 Kb/s de ancho de banda de entrada y de alrededor de 17 Kb/s de ancho de banda de salida. Dependiendo del tipo de error, las demoras, las fluctuaciones del tráfico etc. incluso mayores valores de ancho de banda puede ser necesaria en la práctica. Los retrasos en la transmisión dentro de la red GPRS debe ser tan baja como sea posible. En cualquier caso, no deben sobrepasar los 3 segundos o bien los paquetes transmitidos pueden requerir la retransmisión.

Características adicionales de los transmisores GPRS/IP

Todos los transmisores cuentan con su propio sistema operativo (firmware) que es desarrollado por EBS, el cual garantiza:

• En el caso de los dispositivos IP, no permiten que se establezcan conexiones a través de estos, aunque estén conectados a la red LAN/WAN.
• El firmware de los equipos es desarrollado por EBS el cual es insertado en la memoria de cada dispositivo.
• El firmware desarrollado es encriptado.
• Para la transmisión de los eventos hasta el receptor OSM, los datos usan la encriptación AES de 256 bits
